Электрический мотор медогонки на 12 вольт, делаем привод своими руками

Медогонки с электрическим приводом пришли на смену ручным относительно недавно, но уже множество пчеловодов перешли именно на них. Эти устройства призваны ускорять и упрощать процесс выкачки меда, при этом практически не требуют контроля со стороны пчеловода. В чем же особенности электрического привода? Как его изготовить и установить самостоятельно и возможно ли это? Узнаем далее.

Особенности устройства

Для начала разберемся, каким образом работает устройство и каковы его особенности:

• Устройство работает от электросети. Поэтому при изготовлении и подборе подходящих деталей уделяйте внимание длине шнура — она должна подходить под особенности вашего участка.
• Электроприводом можно оснастить любую по типу и размеру медогонку. То есть, вы самостоятельно без труда сможете превратить ручную модель в электронную.
• Кроме того, электропривод возможно изготовить самостоятельно либо купить готовый вариант. Если до этого вы не работали с устройствами под напряжением, то лучше выбрать второй вариант.

В любом случае, сделать медогонку электрической — значит улучшить её и упростить свою работу.

• Переделка медогонки под электрический привод подробно описана в статье на нашем сайте.
• Компания Мелиса 93 реализует медогонки разных марок, с электрическим приводом в том числе. Подробнее об этом читайте здесь.
• Как выбрать хорошую медогонку? Ответы Вы найдете по ссылке: https://uleypchel.com.ua/kakaya-medogonka-luchshe-kak-vyibrat

Рекомендации по изготовлению

Прежде чем приступать к созданию электрического привода, позаботьтесь об обеспечении всех требований по технике безопасности и соблюдении некоторых правил:

1. Будьте максимально осторожны, так как вы работаете с высоким напряжением.
2. При подборе деталей отдавайте предпочтение только качественным элементам. Если вы заметите трещины или порезы, то лучше воспользоваться новой деталью.


Заводской электропривод для медогонки

3. Четко следуйте предложенной инструкции, ни в коем случае не отклоняйтесь от рекомендаций.
4. По возможности воспользуйтесь помощью или консультацией специалиста.
5. Если отсутствует возможность проконсультироваться со специалистом, то ознакомьтесь с существующей специальной литературой или видео-уроками на специализированных сайтах.
6. Работа должна проводиться в специально отведенном месте, к которому нет доступа у детей или животных. Также не допускайте возможности присутствия при работе насекомых!

Готовим необходимые инструменты и детали

Первым шагом к изготовлению для вас станет подбор необходимых элементов медогонки и инструментов. Не пытайтесь заменить рекомендуемую деталь подручной: это чревато тем, что результат не оправдает ваших ожиданий, а кроме того, процесс работы может стать опасным. По большей части отдавайте предпочтение покупным новым деталям: так вам удастся создать устройство на совесть. Итак, что нам потребуется для изготовления:

1. Понадобится любой инструмент со вращательным наконечником. Идеальным вариантом станет дрель или болгарка.
2. Молоток.
3. Приготовьте не менее 2 гаечных ключей разных размеров.

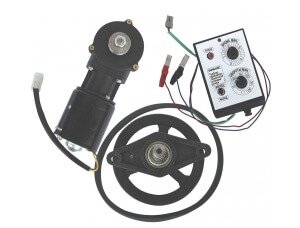

Составляющие электрического привода для медогонки

4. Также потребуются разноразмерные пассатижи.
5. Купите несколько шкивов разного диаметра.
6. Эластичный ремень для обеспечения качественной работы устройства. В зависимости от размеров вашего электрического привода можно использовать ремень от стиральной машины: их электрические приводы с медогонкой достаточно похожи.
7. Обязательный и один из достаточно трудных элементов — это выключатель с часовым механизмом.
8. Запаситесь укладочными крепежами.
9. Любой на выбор тип генератора постоянного тока: Г108 или Г21.
10. Качественную работу обеспечат два напильника — круглый и трехгранный.
11. Несколько электрических проводов разной длины.
12. Шпилька типа М8.
13. Натяжная пружина согласно размерам вашего электропривода.

Только после того, когда вы подготовите все инструменты и детали и убедитесь в их качестве и безопасности, разрешается приступать непосредственно к работе над изготовлением.

Алгоритм действий

Вся работа выполняется поэтапно, согласно следующей инструкции:

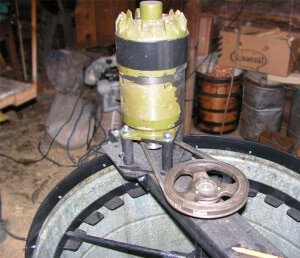

Электродвигатель на медогонке

1. Снимите с вашей медогонки ручной привод.
2. Просверлите большой шкив и установите сверху на вал в соответствии с имеющимся диаметром вала.
3. Распорите втулку шпильки и закрепите деталь на пластинке аппарата.
4. Малый шкив сверлим по диаметру вала, закрепляем его на генераторе и доводим.
5. Затем генератор аккуратно надевается на шпильку и закрепляется. После закрепления проверьте детали на несколько раз: крепко ли вы их закрепили.
6. Затем можно подвести ток, но не более 12В.
7. Используя круглый напильник, делаем канавку глубиной 8 мм на уступе шкива.
8. При помощи трёхгранного напильника доводим канавку до нужного состояния, придавая ей форму конуса.
9. Затем можно одеть ремень на шкивы и натянуть заготовленную заранее пружину. В данной ситуации она будет играть сразу две роли: во-первых, поможет натянуть ремень, а во-вторых, именно при помощи пружины в будущем у вас будет возможность изменять направление кручения медогонки.
10. Присоединяем клемму «Я» двигателя и массу к часовому механизму. Именно с его помощью будет осуществляться запуск работы нашего устройства в дальнейшем.
11. Чтобы отрегулировать обороты, следует присоединить клемму «Ш» через одну секцию блока сопротивления. Таким образом, если вы подсоединяете одну секцию, то количество оборотов уменьшается ровно в половину.

Устройство готово! Теперь можно приступать к его использованию.

Изготавливаем электропривод: еще один способ

Можно создать электрический привод, используя еще один метод, для которого вам потребуются некоторые другие детали:

Медогонка с электроприводом

1. За основу берется электрический двигатель с мощностью 172 Вт и напряжением 110 Вольт.
2. Для регуляции оборотов потребуется цилиндрический либо прямозубый шестерень.
3. Редуктор на медогонку для ручного привода и электродвигатель соединяются при помощи специальной платы. Её можно установить на редуктор на медогонку для ручного привода. После этого присоединяйте стойки.
4. Затем возьмите несколько полумуфт, который будут соединять электродвигатель с осью редуктора на медогонку для ручного привода. Чтобы это удалось сделать, предварительно изготовьте для полумуфт несколько специальных отверстий по размерам.
5. С электродвигателем муфта будет крепиться при помощи выходной оси. При этом, ширина перекладины аппарата и ширина редуктора могут не совпадать. При возникновении такой проблемы, подготовьте конструкцию с двумя дюралюминевыми уголками.
6. Затем фрезеруем полоски. Вертикальная должна быть порядка 20 мм, а горизонтальная — 5 мм. Сама перекладина должна представлять из себя по форме корыто.
7. К уголку присоединяется редуктор на медогонку для ручного привода и электрический двигатель.
8. Соединительной втулкой скрепляем редукторную ось и ротор. При этом одна сторона прикрепляется к оси редуктора, а другая — надевается на ось медогонки.
9. Доступ к току обеспечит преобразователь на основе полупроводникового диода. В его верхней части устанавливаются две колодки: одна обеспечит соединение с сетью, другая будет преобразовывать напряжение.

При работе с этим устройством, можно пользоваться трансформатором. Он обеспечит постепенную работу ротора и поможет в регулировке оборотов устройства.

В целом, изготовление электропривода самостоятельно вполне возможно, даже при использовании подручных материалов. Но если вы не уверены в своих силах и в первые занимаетесь подобной работой, то лучше всего отдать предпочтение покупному устройству. Чаще всего, к таким устройствам в комплекте идет инструкция по установке, согласно ей вы самостоятельно сможете поставить электрический привод на свою медогонку.
